Um den Infinisolar MPI 5.5k Hybridwechselrichter im Keller zu sersetzen, der mitsamt Batterie nun ins Pumpenhaus umzieht habe ich einen gebrauchten SMA Sunny Boy SB5000 TL MS gekauft
leider ist der SB5000 TL MS schon etwas betagter und hat noch die veralteten MC3 Anschlüsse. Die möchte ich tauschen gegen standardisierte MC4 Solarstecker
Die Bezeichnungen SB5000 TL MS stehen dabei für
- SB = SunnyBoy = Einspeisewechselrichter
- 5000 = 5.000W Leistung
- TL = trafolos = hoher Wirkungsgrad beim Umwandeln
- MS = Multistring = 3 MPP Tracker für 3 unabhängige Strings
das sind die veralteten MC3 Anschlüsse

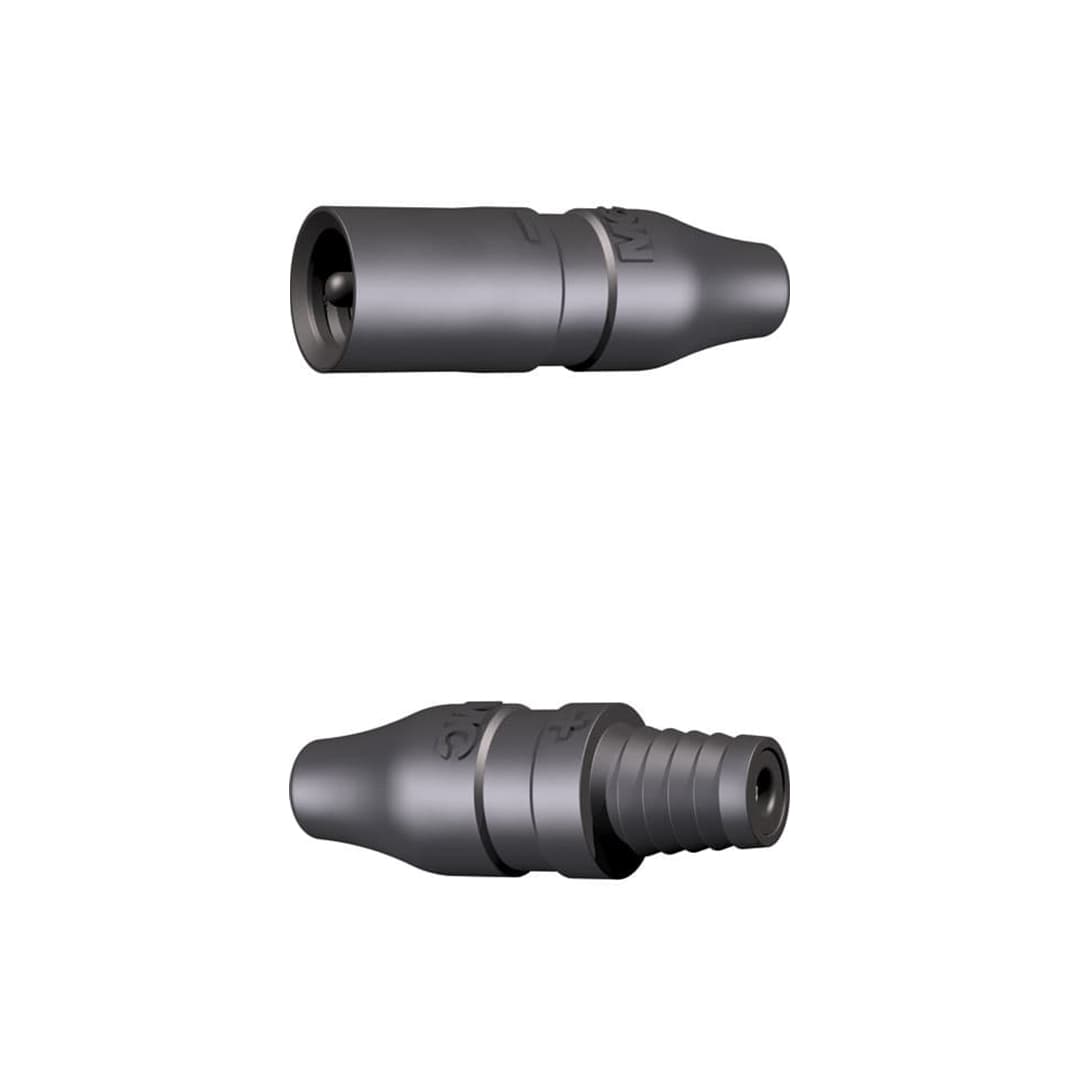

einzeln sehen die so aus
die vordere Frontabdeckung des Sunny Boy ist mit einer handvoll Schräubchen schnell abgeschraubt
die MC3 Buchsen sind einfach als Einschraubbuchsen mit Überwurfmuttern ausgeführt, d.h. die sollte man recht einfach tauschen können gegen diese MC4 Einbaubuchsen
erhältlich sind solche MC4-Einbaustecker bei eBay
|
*Transparenzhinweis: Wir sind Teilnehmer des Werbung-Partnerprogramms u.A. von Amazon, Aliexpress, eBay sowie Manomano und benutzen Affiliate Links in unseren Beiträgen zu Produkten, die wir getestet haben und selbst benutzen. Wenn Du darauf klickst kostet Dich das nichts extra aber wenn dadurch ein Kauf zustande kommt erhalten wir eine kleine Provision. Das hilft uns, die laufenden Serverkosten dieser Webseite zu bezahlen. Danke, für Deine Unterstützung 😀 |
Zum Umbau habe ich die MC3 Buchsen ausgeschraubt. Das Stück Kabel dahinter ist an der Wechselrichterplatine eingesteckt, einfach abziehen
das Kabel ist lang genug, dass man es am alten MC3-Stecker einfach mit einem Seitenschneider abknippsen, am Ende etwas abisolieren und an die neuen MC4-Stecker ancrimpen kann
Crimpzange, Seitenschneider und die meisten wichtigen Werkzeuge und Zubehörteile rund um Photovoltaik haben wir hier versucht zusammen zu tragen:
-> Zubehör und Montagematerial, das wir benutzen um eine Solaranlage zu installieren <-
komplett getauscht sieht der SB5000 dann so aus
hier sieht man gut, wie die Kabel innen auf der Platine gesteckt sind. Hier unbedingt auf die richtige Polarität achten
so hängt er nun montiert im Werkstatt-Keller
und der Infinisolar 5.5k ist mitsamt Batterie nach draussen ins Pumpenhaus gewandert
|
